形と見せ方①
— Loft がねじれる時

Loft は、並べた曲線に面を張るコンポーネント。
始点どうしを結んで張るので、始点の位置がそろっていないと面がねじれる。

何をつなぐか

• 面を張りたい曲線を、順に Loft の C（Curves）につなぐ。

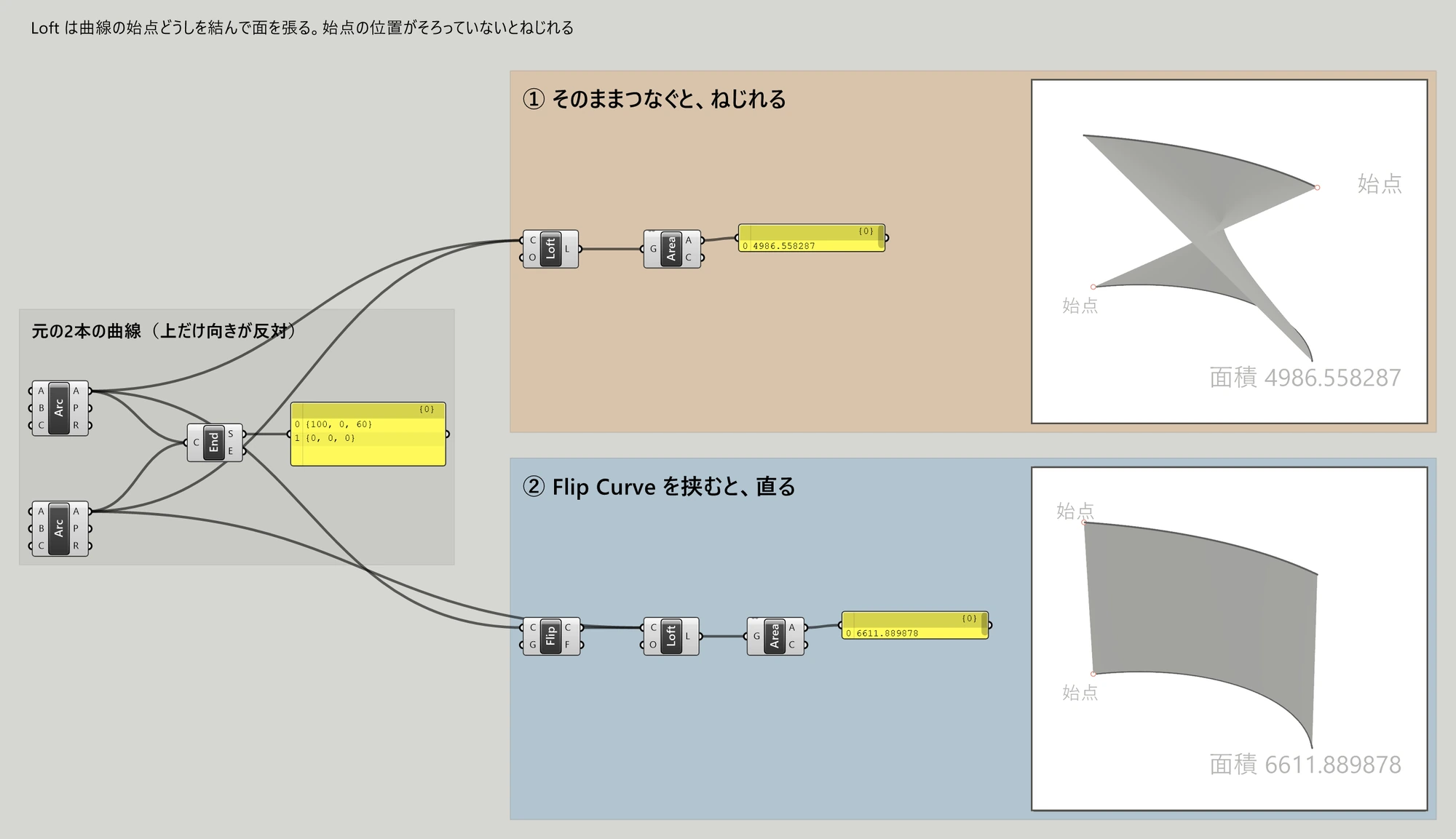

  図では高さの違う2本（下が z=0、上が z=60）をつないでいる
• 向きをそろえるときは、曲線と C の間に Flip Curve（曲線の向きを反転させるコンポーネント）を1つ入れる

① そのままつなぐ

• 向きが反対の2本（図では上の曲線だけが反対向き）を、そのまま C につなぐ（図の①・オレンジの枠）

2本の始点が x=100 の端と x=0 の端に分かれているので、面が途中で交わってねじれる。
それでも Loft は面を返し、警告もエラーも出さない。

② Flip Curve を挟む

• 上の曲線と C の間に Flip Curve を1つ入れる（図の②・青い枠）

始点が同じ側にそろい、ねじれが消える。
曲線そのものは動いていない（長さは前後とも 102.645691）。

つなぐ順を変えても直らない

• C につなぐ順を上下入れ替えても、面積は 4986.558287 のまま変わらない。
  ねじれを決めているのは順番ではなく、それぞれの曲線の向き

向きの確かめ方

• 曲線を End Points（Curve ▸ Analysis）につないで、S（Start＝始点）を Panel で見る。
  図の左では {100, 0, 60} と {0, 0, 0} が並び、2本の始点が反対の端にあると読める
• Flip Curve を通したあとにもう一度 S を見れば、そろったかどうかが数値で分かる。
  図では {100, 0, 60} が {0, 0, 60} になる

使いどころ

• Rhino で描いた曲線を読み込んで面を張るとき。
  描いた向きはばらばらなので、つなぐ前に始点を見る
• 断面を何本も並べて面を張るとき。
  1本でも向きが違うと、そこだけがねじれる
• 面積が思ったより小さいとき。
  ねじれた面は途中で交わるぶん、図では 4986.558287 と 6611.889878 の差が出る

注意

ねじれても、コンポーネントは赤にもオレンジにもならない。
図の①の Loft は警告もエラーも出さずに面を返すので、形を見るまで気づけない。
閉じた曲線どうしでは、始点にあたるシーム（縫い目）の位置がずれていると同じようにねじれる。
この場合は Flip Curve ではなく、シームの位置をそろえて直す。

閉じた曲線のシームをそろえる Seam は、別の tips で扱う。

#ジオメトリ
