tips013
エラーと作法③
— キャンバスの整理
Params ▸ Primitive ▸ Data
コンポーネントの整理について解説
同じ結果を出す2つのキャンバス
- スライダー4本（
幅 8/奥行き 5/階高 3/階数 5）から Series ▸ Construct Point ▸ XY Plane ▸ Rectangle ▸ Area ▸ Mass Addition とつなぎ、5階ぶんの床の合計面積を出す

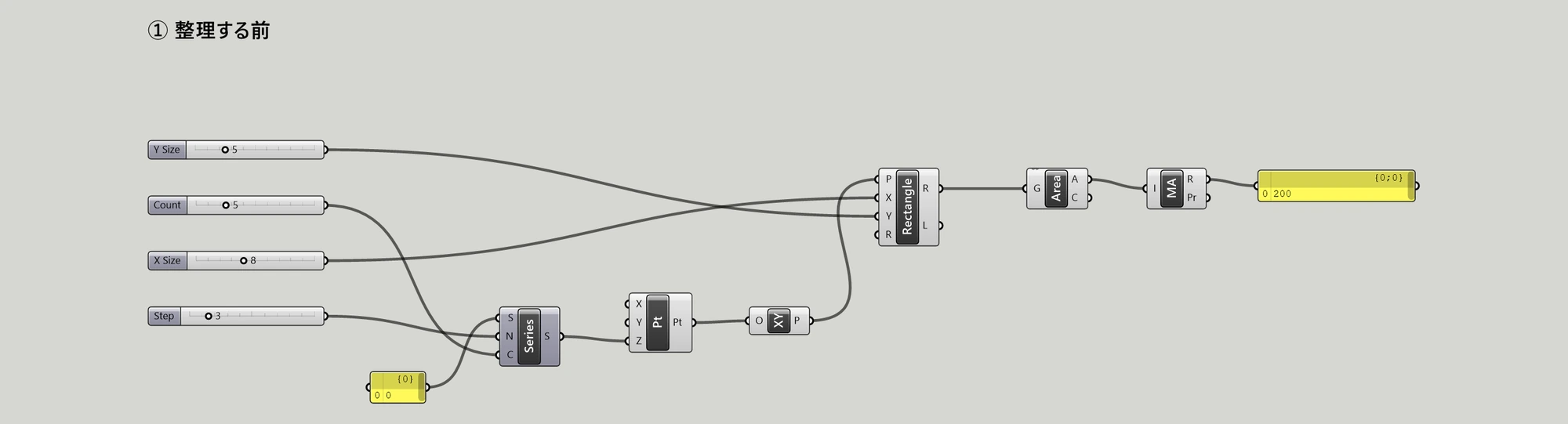

① 整理する前
- スライダー4本を左端にまとめ、そこから値を使うコンポーネントへ直接つなぐ
- グループは作らず、名前も付けない
Result① 整理する前
| コンポーネントの数 | 12 |
|---|---|
| 中継をするDataコンポーネント | 0 |
| ワイヤーの数 | 11 |
| 交差している組み合わせ | 7 |

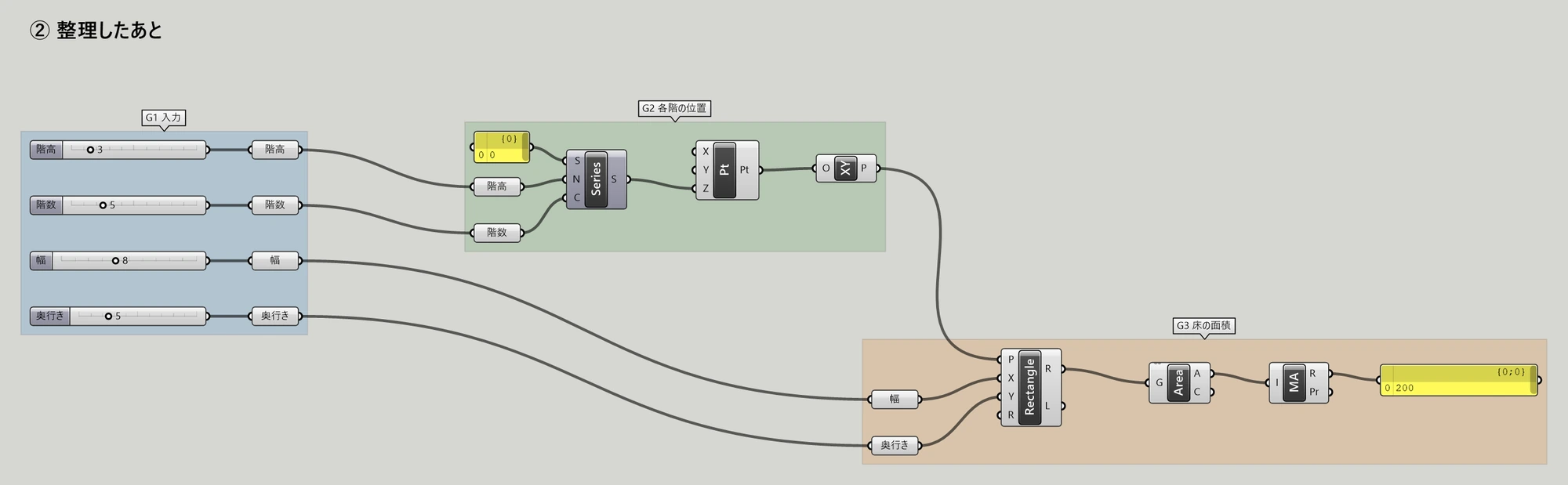

② 整理したあと
- キャンバスを3つのグループに割り、
G1 入力/G2 各階の位置/G3 床の面積と名前を付ける - スライダーの名前を
幅/奥行き/階高/階数に変える - Data をスライダーの右と、その値を使うグループの左端に1枚ずつ置き、その2枚をつなぐ
G1 / G2 / G3 はグループに付けた名前で、読む順序の番号。各グループの端にある 階高・階数・幅・奥行き がお皿。クリックで拡大。Result② 整理したあと
| コンポーネントの数 | 20 |
|---|---|
| 中継をするDataコンポーネント | 8 |
| ワイヤーの数 | 19 |
| 交差している組み合わせ | 0 |
変わるもの・変わらないもの
| 変わらない | 合計床面積 200、各階の高さ 0, 3, 6, 9, 12、警告・エラー 0件 |
|---|---|
| 増える | コンポーネントが 12 から 20 へ。中継をするDataコンポーネントを追加した |
| 減る | ワイヤーの交差が 7 組から 0 組へ |
整理をすることで、キャンバスが読みやすくなる
中継するコンポーネント（お皿コンポーネント）でデータを受け渡す
- Data（Params ▸ Primitive・キャンバスでの表示も
Data）をスライダーの右に1枚置いて名前を付ける ＝ 送り皿 - 値を使う側のグループの左端にもう1枚置き、送り皿からつなぐ ＝ 受け皿
長いワイヤーは送り皿と受け皿の間の1本だけになり、グループの中は短い配線だけで済む。
受け皿の上下の並びを、つなぐ先の入力の上下にそろえておくと、この1本も交差しない。
名前を付ける
| 名前を付けない | つないだ先の入力名がそのまま出る（X Size / Y Size / Step / Count） |
|---|---|
| 名前を付ける | 幅 / 奥行き / 階高 / 階数 |
借りてきた名前は、その数値が何のためにあるかを表していない。
そのため後から開いた際の自分にも、渡した相手にも読めない。
注意
整理してもコンポーネントは減らない。この例では8個増え、減ったのはワイヤーの交差だけ。G1 / G2 / G3 の番号は処理の順番を表す。番号を振っておくと、どの順で処理が進んでいるのかがわかりやすい。
