形と見せ方③
— Square
Vector ▸ Grid ▸ Square
基準の平面の上に、同じ大きさの正方形を並べて格子を作る。
返るのは、セル（格子のマス1つ）の外形（C）と、セルの角の点（P）の2つ。
何をつなぐか
- S（Size）にセル1つの一辺、Ex（Extent X）に x 方向のセルの数、Ey（Extent Y）に y 方向のセルの数をつなぐ。
- P（Plane）は格子を載せる平面。
つながなければ、原点にある水平な平面（World XY）が使われる。

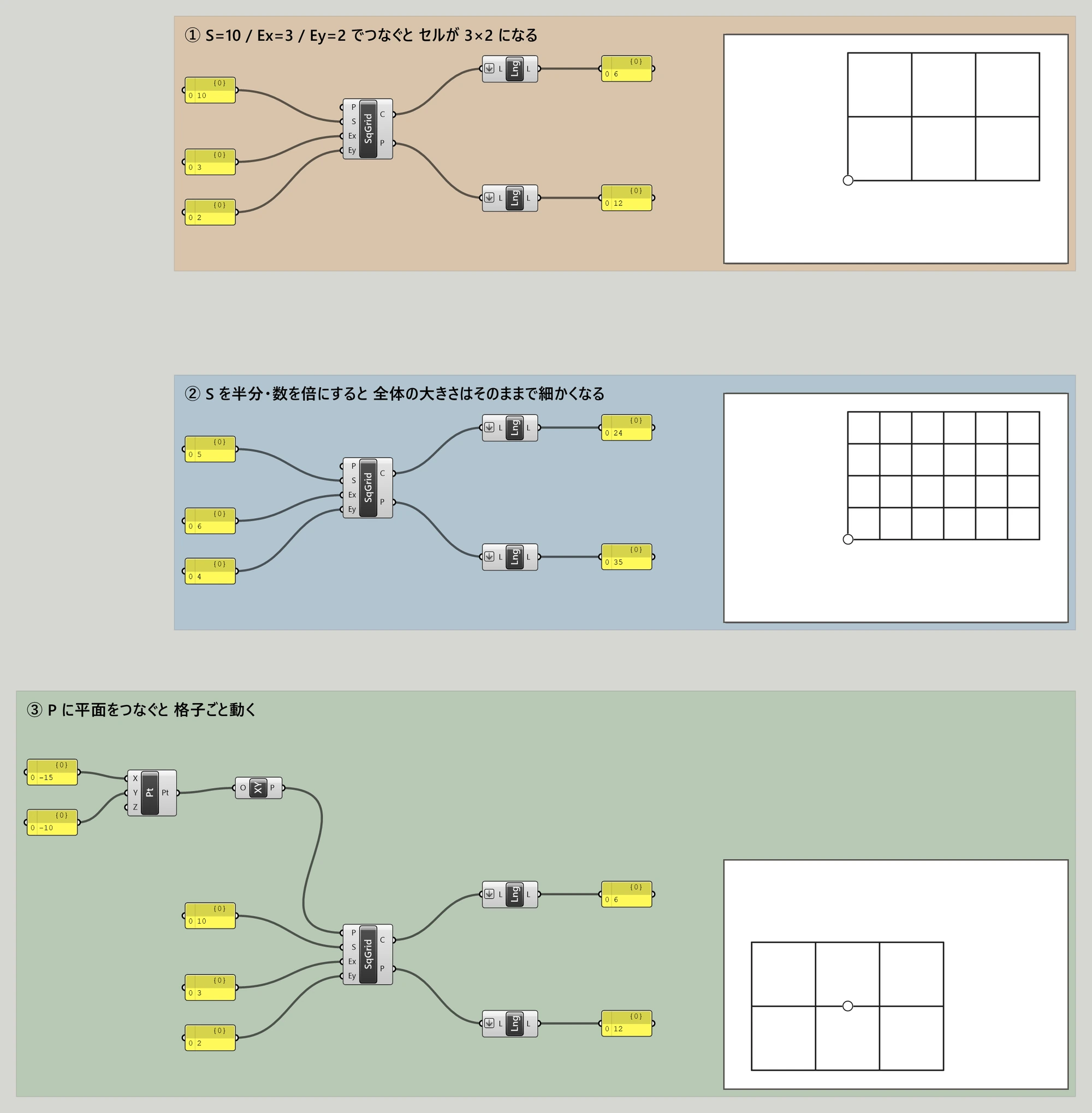

0, 0, 0。Lng（List Length）はセルと点の数を数えているだけ。クリックで拡大。どうなる — 数と大きさ
①S=10 / Ex=3 / Ey=2
| セル C | 6個（3 × 2） |
|---|---|
| 点 P | 12個（4 × 3） |
| 全体の大きさ | 30 × 20 |
②S=5 / Ex=6 / Ey=4
| セル C | 24個（6 × 4） |
|---|---|
| 点 P | 35個（7 × 5） |
| 全体の大きさ | 30 × 20 |
点はセルより、縦にも横にも1つ多い。
全体の大きさは S × Ex と S × Ey で決まるので、①と②はどちらも 30 × 20 に収まる。
平面の原点が格子の角になる
| P につながないとき（①②） | 平面の原点は 0, 0, 0。角の点は 0, 0, 0 から 30, 20, 0 で、格子は x と y の＋方向にだけ伸びる |
|---|---|
| P に平面をつないだとき（③） | -15, -10, 0 を原点にした平面（Construct Point の点を XY Plane の O に渡して作る）をつなぐと、角の点は -15, -10, 0 から 15, 10, 0。ワールドの原点が格子の中心に来る |
中心をそろえたいときは、全体の大きさの半分（S × Ex ÷ 2 と S × Ey ÷ 2）だけ負の方向へ動かした点を、平面の原点にする。
使いどころ
- 決まった大きさに収めたいとき。
一辺は「全長 ÷ セルの数」で出す。 - タイル割り・柱割りの下地。
C を面材の輪郭に、P を柱の位置に使う。 - セルを長方形にしたいときは Rectangular（Vector ▸ Grid ▸ Rectangular）。
一辺の S が Sx・Sy の2つに分かれるだけで、残りの入力は Square と同じ。
注意
Ex か Ey が 1 未満だと、赤いエラー Grid extents cannot be less than 1. になる。出力は C が null 1個、P は 0個。
Ex・Ey は整数を受ける入力なので、2.4 は 2、2.5 と 2.6 は 3 に丸められる。この丸めに警告は出ない。
