tips021
数値と単位⑦
— Series
Sets ▸ Sequence ▸ Series
等間隔に並んだ数のリストを作るコンポーネント。
始まりの値・刻み幅・個数の3つだけで決まる。
何をつなぐか
- S（Start）に始まりの値、N（Step）に刻み幅、C（Count）に個数をつなぐ。
3つともつながなければS=0・N=1・C=10で、0から9までの10個が出る。 - 出力の S（Series）が数のリスト。
項目の数を決めるのは C だけ。

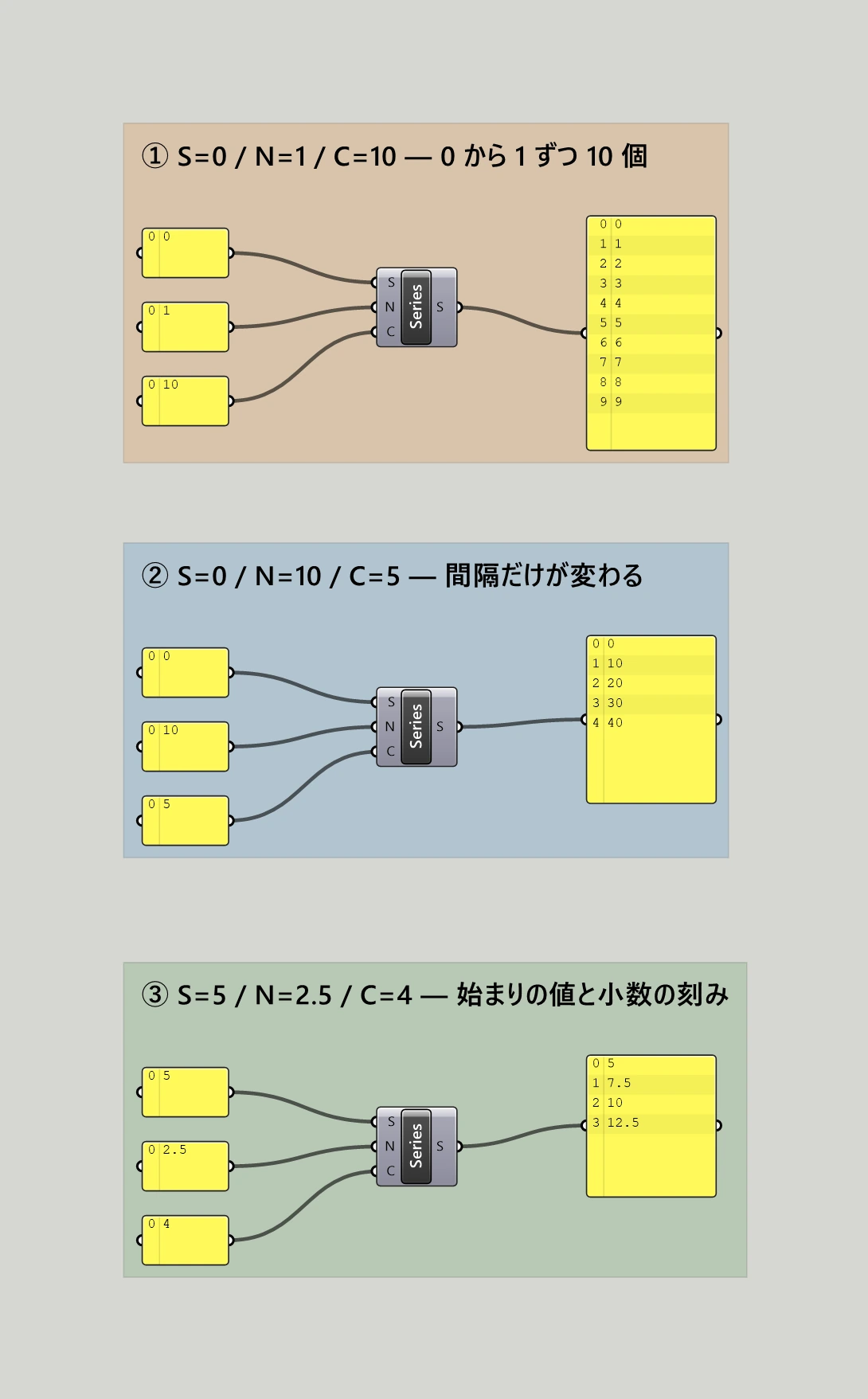

0 から始まる（①は番号と値がたまたま同じ並びになる）。クリックで拡大。どうなる — 間隔と個数
①S=0 / N=1 / C=10 — 10個
| S 出力 | 0, 1, 2, 3, 4, 5, 6, 7, 8, 9 |
|---|
②S=0 / N=10 / C=5 — 5個
| S 出力 | 0, 10, 20, 30, 40 |
|---|
②は N を 1 から 10 に変えただけ。
間隔が10になって列は遠くまで伸びるが、項目は C の5個のまま。
N は個数ではない
| N（Step） | 次の値までの刻み幅。大きくしても項目は増えない |
|---|---|
| C（Count） | 項目の数。ここだけが「何個できるか」を決める |
ニックネームの N が指しているのは Number ではなく Step。
個数を変えたいときに触るのは C。
小数も負の値も通る
③S=5 / N=2.5 / C=4
| S 出力 | 5, 7.5, 10, 12.5 |
|---|
S と N は Number（実数）を受ける入力なので、小数も負の値もそのまま通る。
C だけが Integer（整数）を受ける。
S=0/N=-1/C=5→0, -1, -2, -3, -4。
刻みが負だと下りの列になる。S=7/N=0/C=4→7, 7, 7, 7。
同じ値を C 個ぶん並べたいときに使える。S=-2/N=0.5/C=5→-2, -1.5, -1, -0.5, 0。
C の丸めと 0
C = 2.4 | 2個（0, 1） |
|---|---|
C = 2.5 | 3個（0, 1, 2）— 0.5 は大きいほうへ |
C = 0 | 0個。警告は出ない |
C = -1 | 0個。Series with negative count ignored. の警告が出る |
C は整数を受ける入力なので、小数を渡すと丸められる。
丸めそのものに警告は出ない。
Range との違い
| Series | C に渡した数だけ項目ができる。刻み幅は自分で決める |
|---|---|
| Range（Sets ▸ Sequence ▸ Range） | D（Domain・値の区間・tips014）を N（Steps）で割る。項目は N に1を足した数で、刻み幅は自動で決まる |
0 から 10 を 2 刻みで並べるなら、Series は S=0 / N=2 / C=6、Range は D=0 To 10 / N=5。
どちらも出力は 0, 2, 4, 6, 8, 10 の6項目。
使いどころ
- 部材の通し番号を作る。
S=0/N=1の既定のまま C だけをスライダーにすると、番号の個数だけが後から変わる。 - 等間隔の座標を作る。
S=0/N=10/C=5を Construct Point（Vector ▸ Point ▸ Construct Point）の X に渡すと、{0, 0, 0}から{40, 0, 0}までの5点になる。 - 角度の列を作る。
S=0/N=15/C=24で0から345までの24方向。
注意
S・N・C はどれも1個ずつ受ける入力なので、2項目のリストを S に渡すと Series が2本できる。0 と 100 を N=1 / C=3 で渡すと 0, 1, 2 と 100, 101, 102 の2本に分かれ、警告は出ない。
全長を本数で割って N を作る Division → Series の型は、別の tips で扱う。
