tips023
エラーと作法⑤
— Panel
Params ▸ Input ▸ Panel
つないだデータをそのまま文字で表示するコンポーネント。
何もつながずに文字を打てば、そのまま値の入力にもなる。

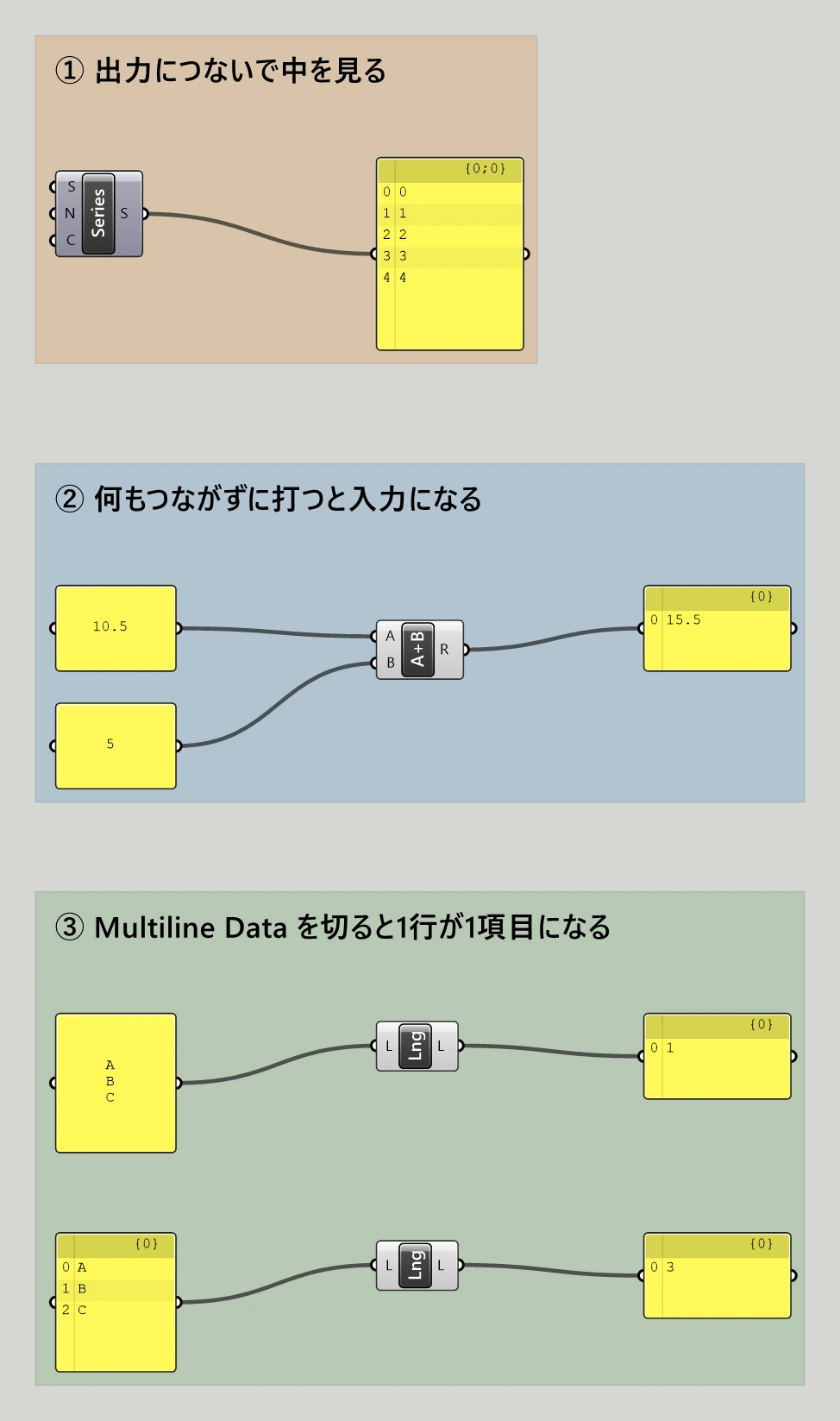

何をつなぐか
- 中を見たい出力を Panel の左の入力につなぐ。
一番上にパス、その下に項目が番号付きで並ぶ。 - 何もつながずにダブルクリックして文字を打つと、打った中身がそのまま出力になる。
Multiline Data を切ったパネル。クリックで拡大。どうなる — 表示の読み方
一番上の {0;0} | パス（リスト1本ごとに付く番号・tips007）。Draw Paths で消せる |
|---|---|
行頭の 0・1・2… | リストの中の番号。0 から始まる。Draw Indices で消せる |
| 幅に収まらない長い行 | Wrap Items がオンだと、パネルの幅で折り返して表示する |
3つとも右クリックで切り替わる表示の設定で、流れるデータは変わらない。
打った文字は入力になる
②10.5 と 5 を打った2つのパネルを Addition につないだ
| R 出力 | 15.5 |
|---|
打った中身は必ず文字（Text）。
数値を受ける入力につなぐと、その場で数値に変換される。
1行を1項目にする
既定（Multiline Data がオン） | 打った文字全体で1項目。A・B・C の3行でも List Length は 1 |
|---|---|
Multiline Data をオフ | 1行が1項目。同じ3行で List Length は 3 |
Multiline Data はコンポーネントを右クリックすると出る項目。
オフにすると、そのパネルにもパスと番号が出るようになる。

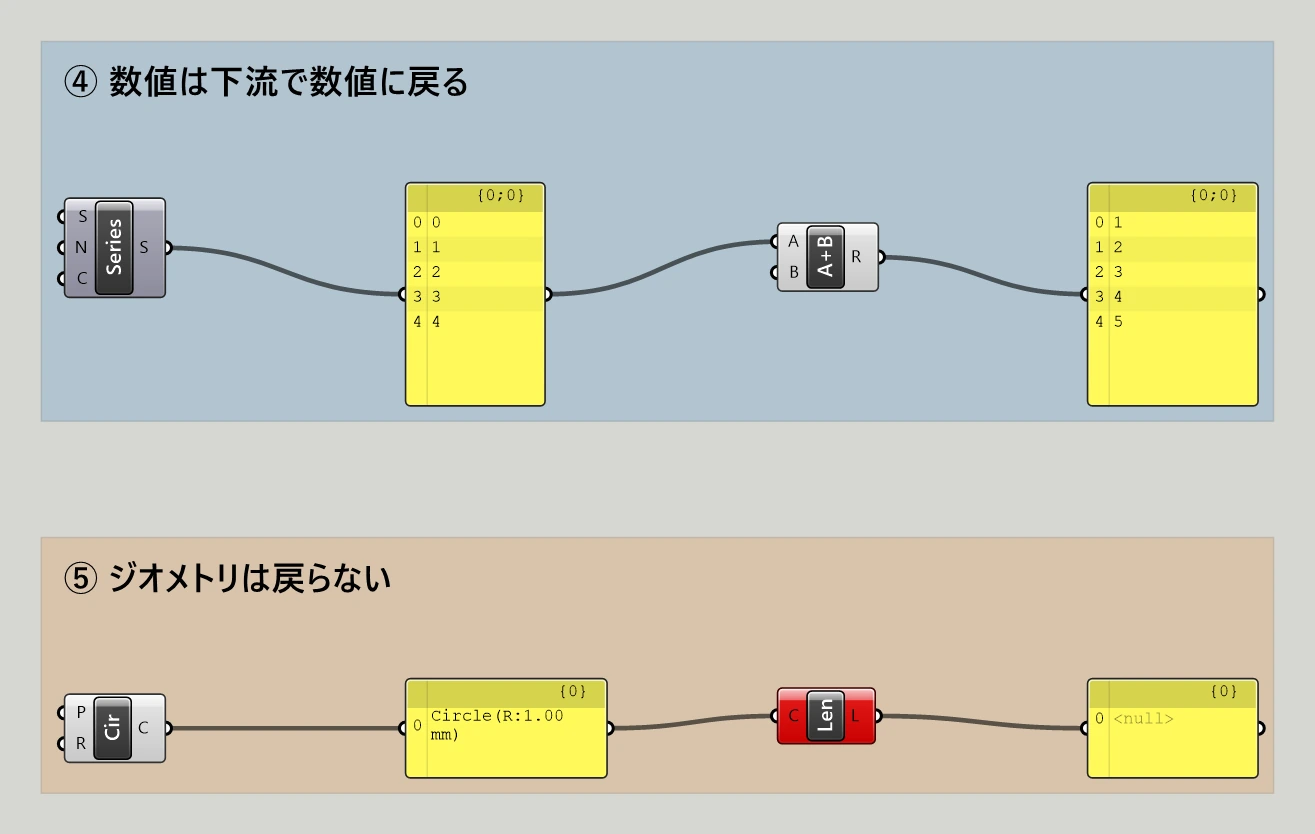

配線の途中に挟むと
| ④ 数値 | 数値を受ける入力で数値に戻る。0〜4 に 1 を足して 1〜5 |
|---|---|
| ⑤ ジオメトリ | 戻らない。Length が赤くなって Data conversion failed from Text to Curve が出て、出力は <null> が1つ |
| Param Viewer も同じ | 途中に挟むと Data conversion failed from Path to Curve。見る道具は末端に置く |
Panel は上流から来たデータを文字にして出す。
円は Circle(R:1.00 mm) という文字になり、そこから円へは戻せない。
パスは変わらない
Graft Tree でパスを3段にしたデータを通しても、出力のパスは {0;0;0}・{0;0;1}・{0;0;2} のまま。
Panel が変えるのは値の型だけで、リストの分かれ方には触らない。
使いどころ
- 思った値が来ているかを確かめる。
エラーの出ているコンポーネントの上流の出力に、もう1本つないで中を見る（tips016）。 - 項目の数を数える。
番号は0から始まるので、最後の番号 + 1 が項目の数。 - 固定の値をその場で打つ。
スライダーが要らない値（部材の名前・書き出し先のパス）はパネルに打つ。
注意
Panel は末端に置く。配線の途中に挟むとデータが文字になり、ジオメトリは下流で戻せない。
置いたばかりの Panel は Double click to edit panel content… という文字をそのまま出力する。中身を消しても項目は 0 個にならず、空の文字が1項目残る。
パネルの中身をファイルへ書き出す Stream Contents は、別の tips で扱う。
