GrasshopperとOpenSeesを活用したせん断壁配置最適化のTips

建築物の構造設計において、せん断壁の配置は建物の耐震性能や横剛性に大きく影響します。適切な壁配置は、地震や風荷重に対する抵抗力を高め、建物の変形（ドリフト）を抑制するために不可欠です。しかし、最適な配置を見つける作業は、従来の設計手法では膨大な時間と労力を要します。

近年、計算デザインと最適化手法の進化により、この課題を効率的に解決できるようになりました。本記事では、Grasshopper、Alpaca4D、OpenSees、そしてGalapagosを連携させた、せん断壁の単一目的最適化ワークフローをご紹介します。

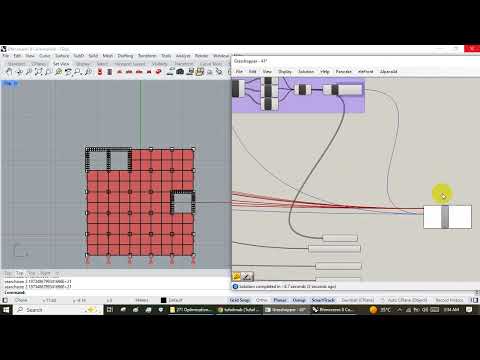

この最適化ワークフローは、Grasshopperによるパラメトリックモデル構築、Alpaca4DとOpenSeesによる構造解析、そしてGalapagosを用いた最適化という一連のフェーズで構成されます。

具体的な目的は、せん断壁の位置と構成が、横剛性、荷重抵抗、および建物のドリフトにどのように影響するかを体系的に調査し、最も効果的な壁のレイアウトを特定することです。このプロセスにより、設計者は多様なせん断壁の構成を迅速に評価し、性能に基づいた意思決定を支援できます。

まず、Grasshopperで建物の構造グリッド、柱、梁、そしてせん断壁の候補位置をパラメトリックに定義します。これにより、多種多様なせん断壁の構成を柔軟に生成可能です。

次に、Alpaca4Dを介してOpenSeesにモデルを渡し、構造解析を実行します。この解析では、特定の荷重条件下での建物の横剛性、層間変位（ドリフト）、および荷重抵抗能力などの構造応答を詳細に評価します。これらの解析結果は、最適化の「フィットネス値」（評価指標）としてGalapagosにフィードバックされます。

最適化フェーズでは、Grasshopperに内蔵された進化計算ソルバーGalapagosが活用されます。Galapagosは遺伝的アルゴリズムを用いて、定義された目的（例：層間変位の最小化、横剛性の最大化）を満たす最適な解を探索します。せん断壁の配置パターンを「遺伝子」として扱い、多数の世代にわたる試行錯誤を通じて、最も優れた「個体」（壁配置）を見つけ出します。

このプロセスにより、設計者は手動では発見が難しい、性能の高いせん断壁配置を効率的に特定することができます。

本ワークフローは、構造設計の初期段階における構造評価や設計探索に非常に有効です。多様な設計オプションを迅速に検討し、性能に基づいた意思決定を支援します。ただし、この手法は詳細な構造設計、法規順守の確認、最終的なエンジニアリング検証の代替となるものではないことにご留意ください。

GitHubリポジトリ（tufailmab/Alpaca4d-Lab）からは、最適化されたモデルをダウンロードできます。また、このシリーズのビジュアルプログラム定義（.ghファイル）やプライベート講義へのアクセスは有償で提供されています。詳細は著者のTufail Mabood氏にお問い合わせください。
