tips001

データの構造を変える①
— Flip Matrix

Sets ▸ Tree ▸ Flip Matrix

たくさんのリストの、縦と横を入れ替えるコンポーネント。
3リスト×4項目が、4リスト×3項目になる。

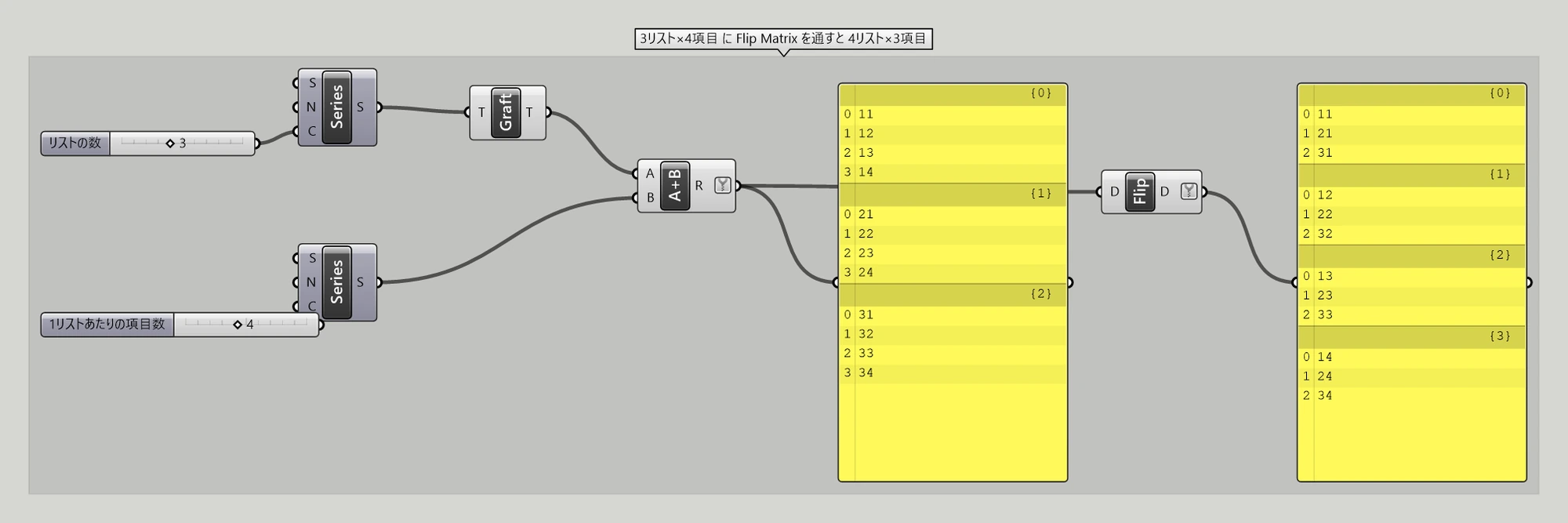

Grasshopper のキャンバス。2つの Series と Graft と Addition で 11 から 34 までの数値を作り、3リスト×4項目としてパネルに出している。同じ数値を Flip Matrix にも通していて、右のパネルには 4リスト×3項目として出ている。 — 左のパネルが Flip Matrix を通す前、右が通したあと。クリックで拡大。

データ構造の変化について

Before3リスト × 4項目

{0}	11	12	13	14
{1}	21	22	23	24
{2}	31	32	33	34

After4リスト × 3項目

{0}	11	21	31
{1}	12	22	32
{2}	13	23	33
{3}	14	24	34

{0} はリストの通し番号で、パスと呼ぶ。
元のリストから n 番目だけを集め直すので、リストの本数と1本あたりの項目数が入れ替わる。
番号は {0} から振り直される。

使用例

横1列につないだ点を、縦につなぎ変える。

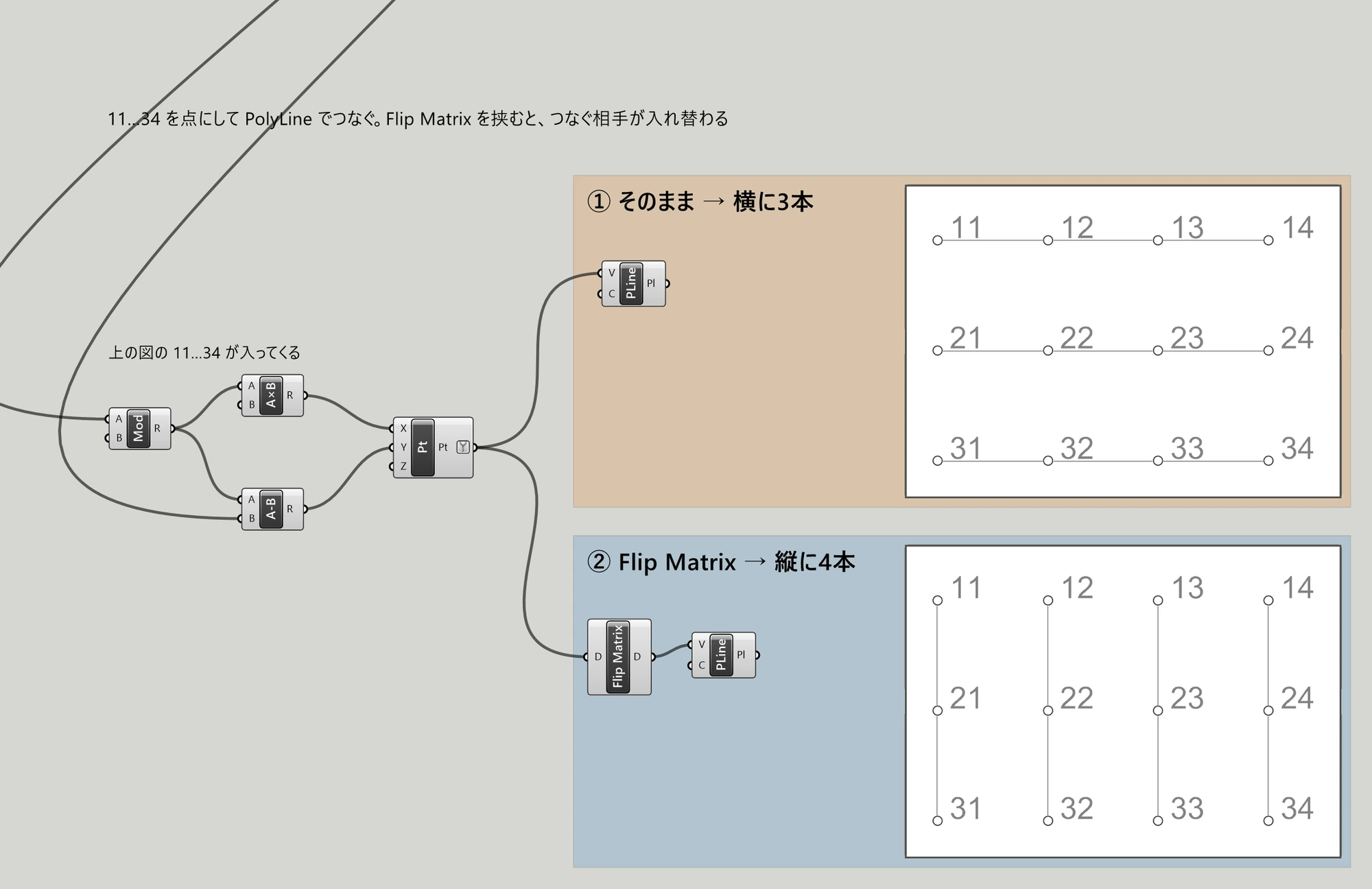

Grasshopper のキャンバス1枚。左で 11 から 34 までの数値を Mod と乗算と減算で座標に直し、Construct Point で点にしている。そこから上下2つの色枠に分かれている。上のオレンジの枠には ① そのまま → 横に3本と書かれ、PolyLine が1つ置かれ、枠の右側の白枠の中では 11 から 14、21 から 24、31 から 34 が横につながって線が横に3本ある。下の青い枠には ② Flip Matrix → 縦に4本と書かれ、Flip Matrix と PolyLine が並び、右側の白枠の中では 11・21・31、12・22・32、13・23・33、14・24・34 が縦につながって線が縦に4本ある。 — 上（オレンジ）が Flip Matrix なし、下（青）が Flip Matrix あり。左から入ってくるのは上の図の 11…34。2つの Rhino 画面は同じ画角・同じ縮尺。クリックで拡大。

点は1つも動いていない。
つなぐ相手が入れ替わるだけで、線の走る向きが変わる。

注意

リストごとの項目数が不揃いだと、足りない分は null で埋まる。
2個/3個/4個の3リストを通すと出力は4リストで、{2} = null, 23, 33、{3} = null, null, 34。
パスが2か所以上で違うとき（{0;0} と {1;1} が混ざる場合）はエラーになり、All paths may only differ at a single locus が出る。
違いが1か所だけなら（{0;0} と {1;0}）そのまま通る。

#データツリー
