tips009

データとツリー⑤
— Cull Pattern

Sets ▸ Sequence ▸ Cull Pattern

True と False の並びで、リストを間引くコンポーネント。
True の位置が残り、False の位置が消える。

何をつなぐか

L（List）に元のリスト、P（Cull Pattern＝間引きの並び）に True / False のリストをつなぐ
P は Panel に直接書いてもよいし、比較のコンポーネントが返した並びをそのままつないでもよい

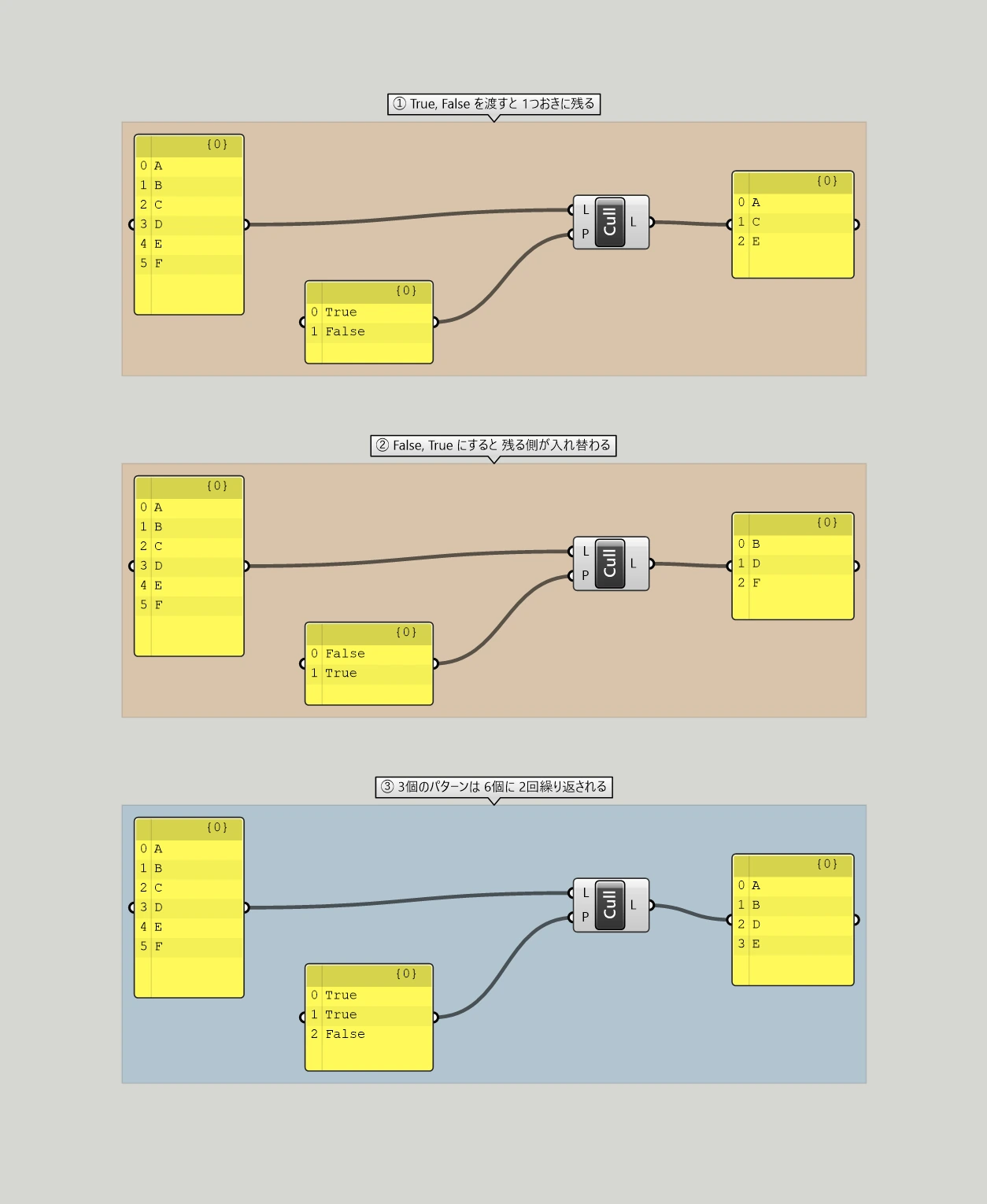

Grasshopper のキャンバス。3つの色枠が上から順に並んでいる。どの枠も左上に A から F までの6個が入ったパネル、その下に True / False を書いたパネルがあり、上のパネルが中央の Cull の入力 L に、下のパネルが入力 P につながっている。①のオレンジの枠は P が True と False の2個で、右のパネルに A と C と E が出ている。②のオレンジの枠は P が False と True で、右のパネルに B と D と F が出ている。③の青い枠は P が True と True と False の3個で、右のパネルに A と B と D と E が出ている。 — 3行とも元のリストは同じ A〜F。①②が2個の並び、③が3個の並び。クリックで拡大。

ListA〜F の6個

番号	0	1	2	3	4	5
中身	A	B	C	D	E	F

① True, False を渡す

P に True False の2個を渡す（図①の①・オレンジの枠）

ResultP = True, False

残るもの	A	C	E

2個の並びが6個に3回当てられ、1つおきに残る。

② False, True に入れ替える

P の順番だけを入れ替える（図①の②）

ResultP = False, True

残るもの	B	D	F

①で消えた B D F が、②では残る側になる。

③ 3個の並びを渡す

P に True True False の3個を渡す（図①の③・青い枠）

ResultP = True, True, False

中身	A	B	C	D	E	F
残るもの	A	B	—	D	E	—

P がリストより短いときは、先頭から繰り返し当てられる。
3個の並びが 0〜2番と 3〜5番に1回ずつ当たり、表の — の位置が消える。

並びの長さで変わること

`True` だけ1個	全部残る。`A`〜`F` の6個のまま
`False` だけ1個	何も残らない。出力は0個になる
リストより長い並び	余った分は使われない。`True, False` を4回くり返して8個にしても、結果は `A` `C` `E` のまま

どの長さでも警告は出ない。
コンポーネントは白いまま、結果の個数だけが変わる。

使用例

True / False は手で書かなくてよい。
比較のコンポーネントが返す並びを、そのまま P につなげる。

10 から 60 までの6個を Larger Than（Maths ▸ Operators ▸ Larger Than）の A に、25 を B につなぐ（図②の①）
その > 出力を Cull Pattern の P につなぐ（図②の②）

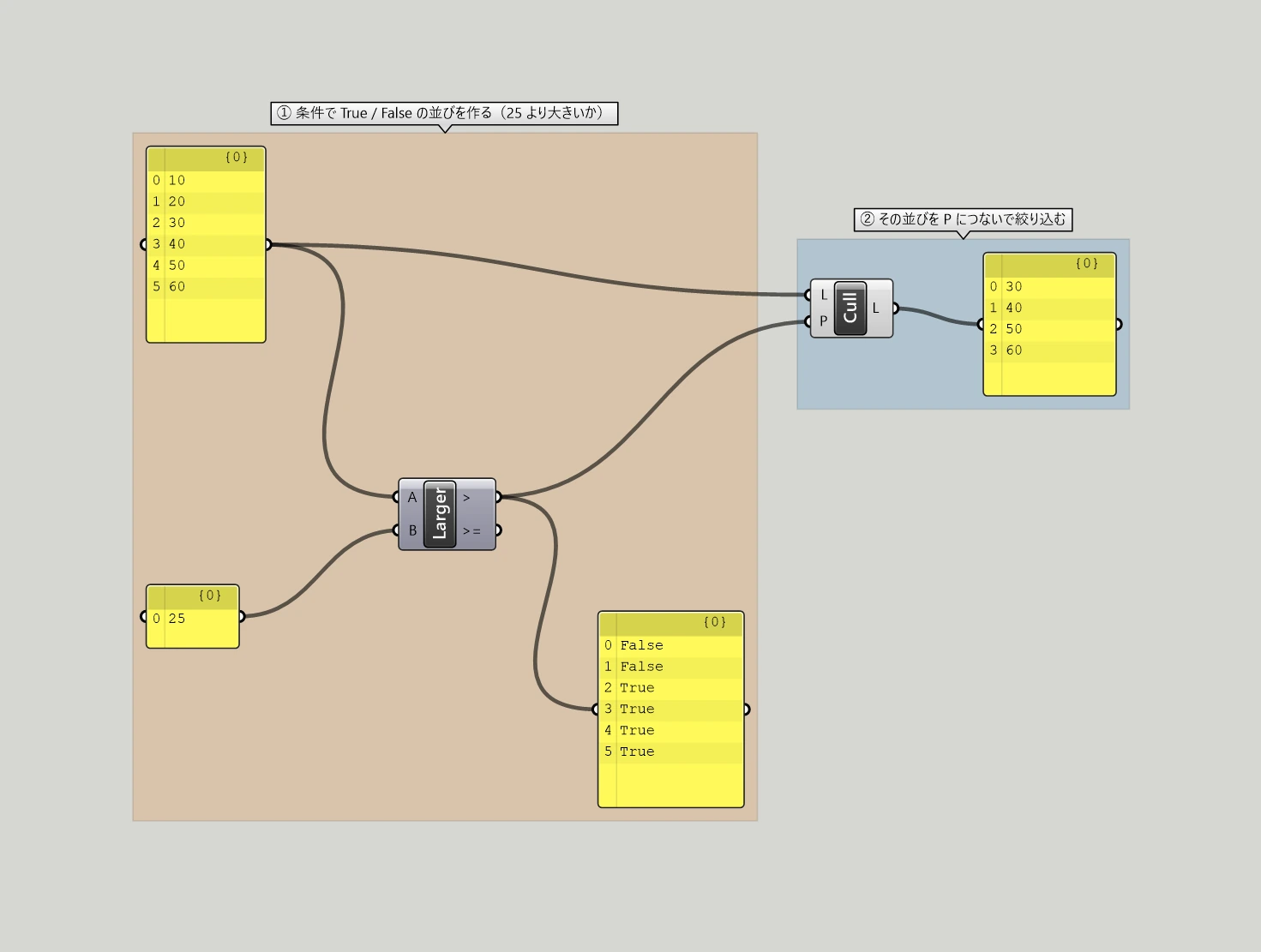

Grasshopper のキャンバス。左上のパネルに 10 から 60 までの6個が入っていて、そこから2本の線が出ている。1本は中央下の Larger の A へ、もう1本は右上にある青い枠の Cull の入力 L へつながる。Larger の B には左下のパネルの 25 がつながっている。Larger の > 出力からも2本出ていて、1本は右下のパネルへ行きFalse, False, True, True, True, True と表示され、もう1本は Cull の入力 P へつながる。Cull の右のパネルには 30 と 40 と 50 と 60 が出ている。 — ①の Larger が返した並びが、そのまま②の P になっている。しきい値は左下のパネルの `25`。クリックで拡大。

Result25 より大きいものだけ残す

数値	10	20	30	40	50	60
残るもの	—	—	30	40	50	60

Larger Than が返したのは False False True True True True の6個。
先頭の2つが False なので、10 と 20 が落ちて4個になる。

使いどころ

並んだ柱や梁を1本おきに間引いて、ピッチを粗くする。
高さや面積で比べた結果を P に渡し、条件に合うものだけを残す。
True True False のような並びで、繰り返しのリズムを作る。

注意

P を何もつながないと、既定の False, False, True, True が使われる。
警告は出ないので、A〜F の6個なら C と D だけが黙って残る。
間引いたあとのリストは、番号が 0 から振り直される。
元の番号で何かを引き当てるなら、間引く前のリストを別に残しておく。

残した側と捨てた側を両方受け取る Dispatch は、別の tips で扱う。
