数値と単位③
— m と mm の混在

データの単位を、元の単位から変換先の単位に直すコンポーネント（キャンバス上の表示名は C-Units）。
Grasshopper の数値そのものに単位は無く、3 が 3mm か 3m かは Rhino のドキュメントの単位が決めている。

何をつなぐか

• D（Data）に変換したい数値かジオメトリ、S（Source＝元の単位）と T（Target＝変換先の単位）に単位名をつなぐ
• 単位名は Panel に Meters Millimeters のように書く

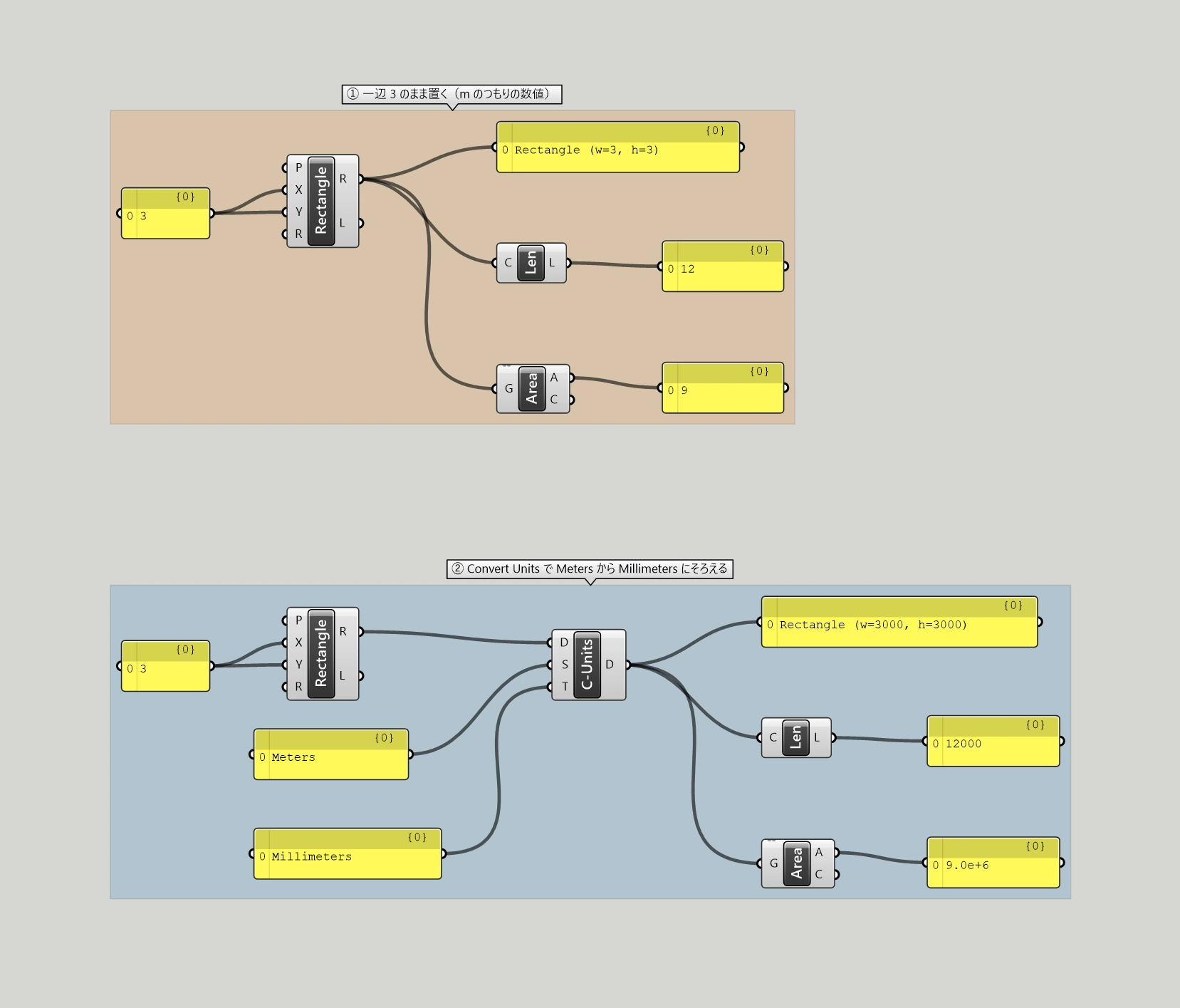

① 一辺 3 のまま置く

• 一辺 3 の Rectangle（Curve ▸ Primitive ▸ Rectangle）を、Length（図では Len）と Area に通す（図①の①・オレンジの枠）

② Convert Units でそろえる

• Rectangle を D に、Meters を S に、Millimeters を T につなぐ（図①の②・青い枠）

一辺と周長は 1000 倍になる。
面積は縦と横の両方が 1000 倍になるので、1000 の2乗＝1000000 倍になる。

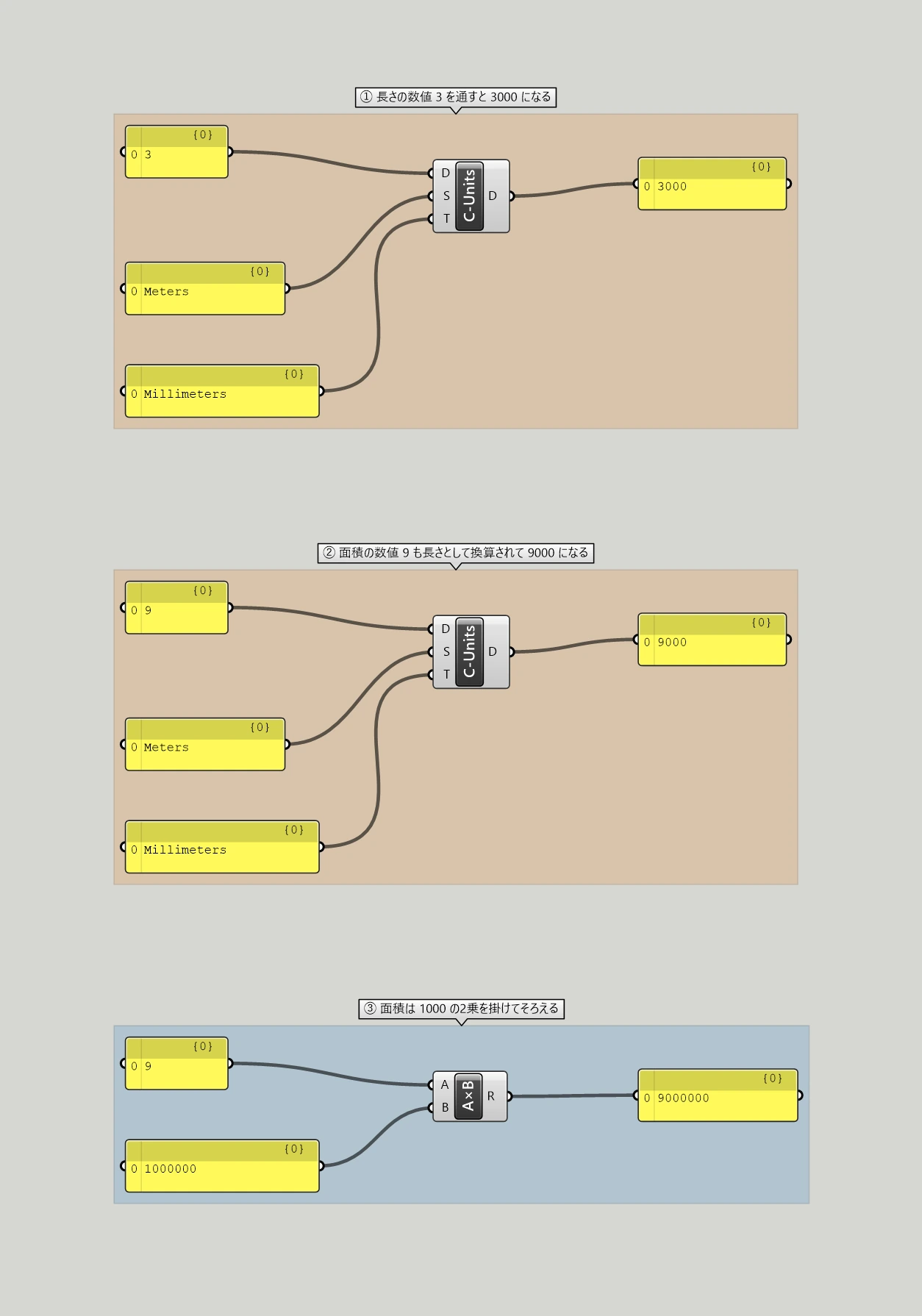

数値だけを通したとき

D に入れた数値は、長さとして換算される。
面積のつもりで 9 を渡しても、1000 倍の 9000 しか返ってこない。

面積は 1000000（1000 の2乗）を掛けてそろえる（図②の③）。
ジオメトリごと D に通せば、Area が返す値は最初から 9000000 になる。

単位名の書き方

単位は正式な名称を英語表記・複数形で記述する。
m / mm / Meter は機能しないので注意する。

機能しないときも警告は出ない。
換算されなかったことは、出てきた値でしか分からない。

使いどころ

• m で作られた敷地や地形のデータを、mm のモデルに合わせて取り込む。
• ジオメトリをまとめて D に通し、モデルの単位をそろえる。
• Meters から Centimeters のように、mm と m 以外の組み合わせに直す（3 は 300 になる）。

注意

S と T に同じ単位を入れると、値は変わらないまま通る。
読めない単位名を書いたときも、未接続のときも、同じように黙って通る。
思ったとおりに換算されたかは、3 と 3000 のように桁が変わっているかで必ず確かめる。
